Chaque pipeline sous pression transporte de l’air. Là où cet air est autorisé à s’accumuler, cela coûte discrètement du débit, de la pression et de la durée de vie de l’équipement. Ce guide explique les trois modèles de vannes d'air de la gamme ERA (types K, A et C) et comment les adapter à la fonction qu'elles remplissent réellement.
L'air pénètre dans un pipeline de trois manières différentes, et chacune produit un mode de défaillance différent :
1. Volume d'air pendant le remplissage et la vidange. Lorsqu’une conduite principale est remplie, l’air en avant de la colonne d’eau doit aller quelque part. S'il ne peut pas s'échapper, il se comprime en poches qui limitent le taux de remplissage et se libère sous forme de poussée lorsque la poche s'effondre finalement. Les pompes finissent par fonctionner contre l’air emprisonné au lieu de l’eau, et les valves encaissent le choc.
2. Microbulles entraînées sous pression. L'eau libère du gaz dissous à mesure que la température et la pression changent, et ce gaz s'accumule aux points les plus élevés de la conduite. Les poches réduisent le diamètre effectif, perturbent la mesure du débit et alimentent la cavitation au niveau des pompes et des vannes de régulation.
3. Passez l'aspirateur à l'arrêt. Lorsqu'une pompe s'arrête ou qu'une conduite est vidangée, la colonne d'eau qui tombe crée une pression négative derrière elle. Sans une entrée qui s'ouvre sous vide, cette pression négative peut effondrer les tuyaux à paroi mince, attirer les eaux souterraines et le sol dans les joints et ramener la contamination à travers le réseau.
Il s'agit de trois tâches distinctes : l'admission et l'échappement d'air en vrac, , la ventilation continue des microbulles à pression et la protection contre le vide . Aucune conception interne ne gère aussi bien les trois : c'est exactement pourquoi la gamme de vannes d'air ERA est construite autour de trois familles plutôt que d'un seul corps universel.
Taper | Fonction principale | Évacuation/admission d'air en vrac | Décharge de microbulles sous pression | Scénarios typiques |
Type K (cinétique) | Entrée et sortie d'air rapides | Fort | Pas disponible | Points forts des longs pipelines ; libération d'air pendant le remplissage des tuyaux et prévention du vide |
Un type (micro cinétique) | Micro-évacuation d'air | Pas disponible | Ventilation continue par microbulles | Points hauts où le gaz précipite continuellement pendant l’exploitation du pipeline |
Type C (composite combiné) | Les deux fonctions dans un seul corps | Fort | Ventilation continue par microbulles | Filtres, conduites d'alimentation en eau, stations de pompage — le modèle polyvalent le plus polyvalent |
Avec une conception aérodynamique raffinée, les vannes d'air ERA gèrent l'admission et l'échappement de l'air pendant le remplissage et la vidange des canalisations, et équilibrent l'entrée et la ventilation afin que le siège tienne fermement à basse pression. Le résultat est une conduite qui se remplit plus rapidement, mesure avec plus de précision et reste exempte de pics de pression qui raccourcissent la durée de vie des tuyaux et des raccords.

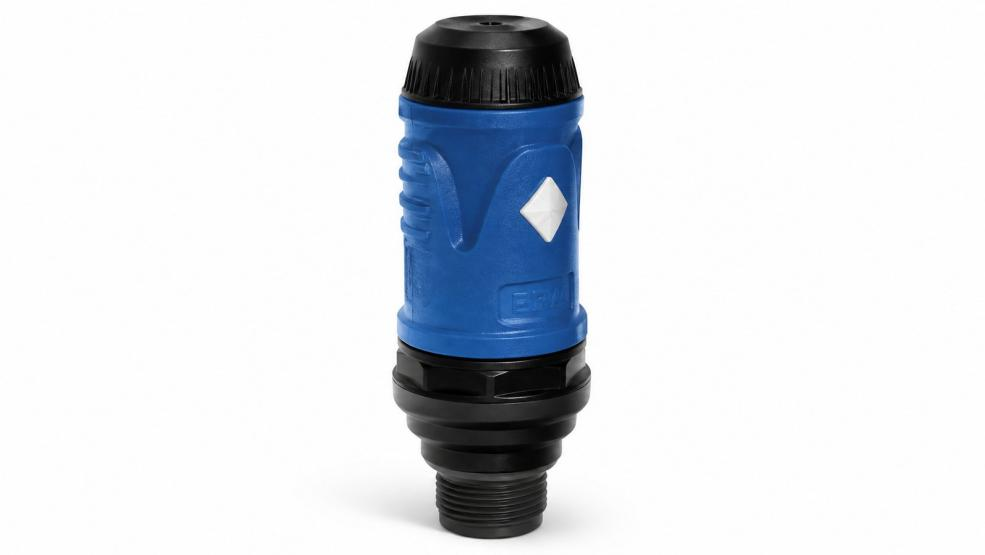

Les vannes d'air cinétiques de type K sont conçues pour les moments où le volume d'air est le problème, et non la pression de l'air. Lors du remplissage, ils rejettent de l'air à grande vitesse ; pendant le fonctionnement, ils continuent d’évacuer l’air à grande vitesse. Une géométrie aérodynamique raffinée et une structure d'orifice cinétique permettent à la vanne de gérer la libération d'air en vrac dans des conditions de basse pression sans le bruit du siège qui affecte les conceptions plus simples.
À leur place : points hauts de longues canalisations, dégagement d'air lors du remplissage des canalisations et prévention du vide sur les canalisations régulièrement vidées.
Gamme : modèles KA10, KA11, KA12, KA30, K10 et K20 · 3/4' à 2' · BSPT/APT · orifice 288-908 mm² · pression de service 0,2-16 bar.
Construction : moustiquaire, trous d'entrée et d'évacuation d'air, joint dynamique et boule flottante. Le tamis est plus important qu'il n'y paraît : il empêche les insectes et les débris d'entrer dans la chambre à orifice des conduites d'irrigation exposées.

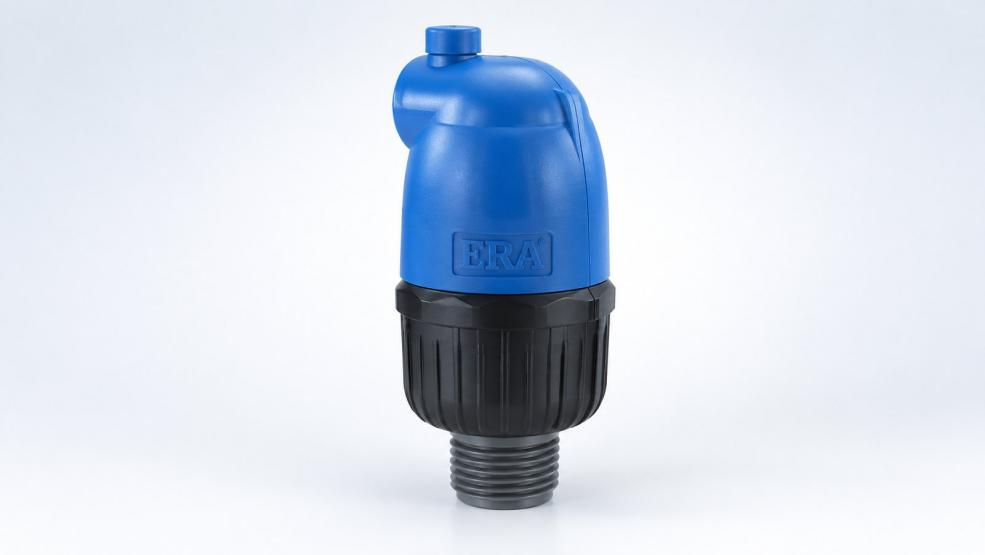

La vanne cinétique de type A ouvre rapidement l'entrée lorsqu'une pression de vide négative se développe à l'intérieur du système ou du pipeline. Un grand volume d'air entre et détruit le vide formé, puis l'entrée se referme sous la pression de l'eau. Dans les systèmes de filtration, cela élimine la formation de vide et améliore l'efficacité du drainage : le corps du filtre se vide correctement au lieu de coller contre un coussin d'air emprisonné.
À sa place : les points élevés où le gaz précipite continuellement pendant le fonctionnement, les collecteurs de filtrage et d'alimentation en eau, et les stations de pompage où l'efficacité du drainage affecte la qualité du lavage à contre-courant.
Gamme : modèle A20 · 2' · BSPT/APT · orifice 858 mm² · pression de service 0,2–16 bar · corps compact d'environ 131 × 72 × 80 mm et 185 g, ce qui facilite son montage sur patins et collecteurs étroits.
Construction : moustiquaire, étanchéité dynamique, flotteur et disque d'arrêt.

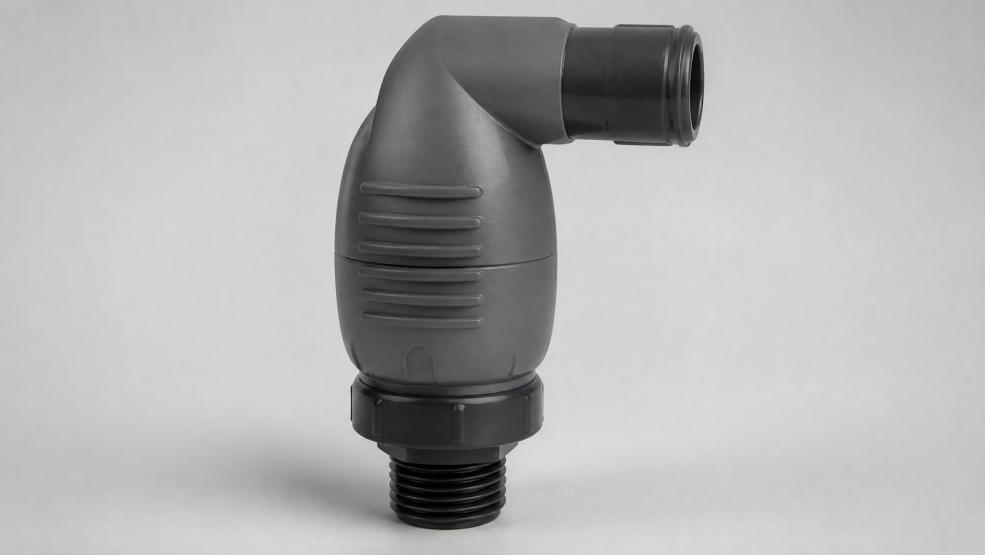

Les vannes cinétiques de type C sont conçues pour divers systèmes d'irrigation et conditions de fonctionnement. Lorsque le système se remplit d'eau, la vanne évacue de grands volumes d'air du pipeline. Lorsque le système est sous pression, il évacue efficacement de petits volumes d’air emprisonné. Une conception aérodynamique avancée offre une protection contre l’accumulation d’air et la formation de vide, avec des performances d’étanchéité maintenues sous basse pression.
Cette combinaison est la raison pour laquelle le type C est le modèle polyvalent le plus polyvalent de la gamme : il couvre les fonctions de remplissage et de vidange d'un type K et la fonction de ventilation continue d'un type A dans un seul raccord.
À leur place : filtres, canalisations d'alimentation en eau et stations de pompage — partout où une conduite est remplie, vidangée et exploitée sous pression selon un cycle régulier.
Gamme : modèles C10, C11, C20, C21 et C50 · 3/4' à 2' · BSPT/APT · orifice 374-1200 mm² · pression de service 0,2-16 bar.
Construction : moustiquaire, orifice cinétique, joint dynamique, orifice automatique, bouchon cinétique, siège et flotteur — les deux orifices permettent à une vanne de remplir les deux fonctions.
Service sur votre système | Type à préciser | Emplacement typique |
Remplir un long plat principal ; libérer de l'air en vrac à grande vitesse | type K | Points hauts le long des conduites montantes, à l'extrémité des longues latérales |
Empêcher le vide lorsqu'une conduite se vide ou qu'une pompe s'arrête | type K | En aval des pompes, au niveau des siphons et des points bas qui se vident |
Évacuation continue des gaz précipitant sous pression | Un type | Points forts du réseau de fonctionnement, des têtes de filtre et de collecteur |
Stations de filtration, stations de pompage, canalisations qui se remplissent et fonctionnent sous pression | Type C | Sorties de filtre, collecteurs de refoulement de pompe, conduites de distribution |
Sur un système d'irrigation typique, la combinaison pratique est un type K où la conduite est remplie et vidée, un type A aux points hauts qui restent sous pression toute la saison, et un type C lorsque les deux tâches atterrissent sur le même nœud.
Série | Modèles | Tailles de connexion | Sujets | Orifice (mm²) | Pression de travail |
type K | KA10, KA11, KA12, KA30, K10, K20 | 3/4', 1', 2' | BSPT/APT | 288-908 | 0,2 à 16 bars |
Un type | A20 | 2' | BSPT/APT | 858 | 0,2 à 16 bars |
Type C | C10, C11, C20, C21, C50 | 3/4', 1-1/2', 2' | BSPT/APT | 374-1200 | 0,2 à 16 bars |
Les dimensions et poids modèle par modèle sont répertoriés dans le catalogue des vannes d'air ERA et sur chaque page produit, ainsi que les options de filetage disponibles pour votre marché.
1. Quelle est la taille du tuyau et la norme de filetage ? La gamme est proposée en BSPT/APT de 3/4' à 2' ; confirmer auprès des ventes avant de concevoir autour du NPT.
2. Quel service aérien domine ? Air en vrac, micro-ventilation continue ou les deux. Cette réponse unique décide K, A ou C.
3. Quelle est la véritable enveloppe de pression ? Tous les modèles sont évalués entre 0,2 et 16 bars. Vérifiez à la fois la pression minimale au niveau de la vanne (le siège doit tenir) et la pression de surpression lors de l'arrêt de la pompe.
4. Quelle est la qualité de l’eau ? L’eau d’irrigation avec une charge élevée de sédiments ou d’algues sollicite davantage la moustiquaire et la chambre à orifice – planifiez les intervalles d’inspection en conséquence.
5. Comment sera-t-il entretenu ? Une vanne que personne ne peut atteindre est une vanne que personne ne maintient.
• Monter verticalement au point haut de la section, avec la sortie exempte d'eau stagnante et de pulvérisation.
• Installez une vanne d'isolement sous la vanne d'air afin que l'unité puisse être entretenue sans vidanger la conduite principale.
• Rincer la conduite avant la mise en service. Les débris poussés dans la chambre à orifice lors du premier remplissage sont la cause la plus fréquente d'une vanne qui ne ferme pas hermétiquement.
• Gardez la moustiquaire propre. Sur les lignes agricoles exposées, c'est le principal élément d'usure.
• Inspectez le joint dynamique et le flotteur au début de chaque saison d'irrigation et remplacez les joints usés plutôt que de faire fonctionner une vanne qui suinte à basse pression.
Quelle est la différence entre une vanne d'air cinétique et une vanne d'air automatique ?
Une vanne cinétique utilise un flotteur et un grand orifice pour déplacer l'air à grande vitesse pendant le remplissage et la vidange — volume élevé, courte durée. Une (micro)vanne automatique évacue de petites quantités d'air en continu pendant que la conduite est sous pression. Le type ERA C combine les deux fonctions dans un seul corps.
Une vanne peut-elle gérer à la fois le remplissage et la ventilation continue ?
Oui, c'est à cela que sert le type C. Lorsque les deux tâches se produisent à des points différents du système, des vannes séparées de type K et A offrent généralement une disposition plus propre et plus pratique.
Quelles tailles et plage de pression sont disponibles ?
3/4' à 2' selon les séries, filetages BSPT/APT, tous les modèles évalués de 0,2 à 16 bar.
Ai-je besoin d’une vanne d’air à chaque point haut ?
Pas tous, mais tous les points où l'air peut s'accumuler et ne peut pas se déplacer vers une autre vanne : les points hauts pointus d'une canalisation montante, la crête d'un long latéral, en aval d'une pompe et le haut d'un récipient de filtre.
La gamme est construite autour d'une seule idée : adapter la vanne au débit d'air au lieu de surdimensionner un modèle pour tout couvrir. Trois familles, des filetages BSPT/APT courants, une pression nominale constante de 0,2 à 16 bars et des tailles de 3/4' à 2' signifient que la sélection est faite sur le comportement du système plutôt que sur ce qui se trouve en stock.
Si vous spécifiez des vannes d'air pour un projet d'irrigation ou d'approvisionnement en eau, envoyez-nous la disposition des conduites, les dimensions des tuyaux et la pression de fonctionnement — notre équipe confirmera le type et le modèle pour chaque point culminant.
