Les coudes segmentés PE100 sont fabriqués à partir de sections de tuyaux coupées avec précision et fusionnées bout à bout à l'angle requis. Ils constituent une solution pratique pour les grands diamètres, les angles non standard et les configurations de projets en dehors de la gamme normale de raccords moulés.

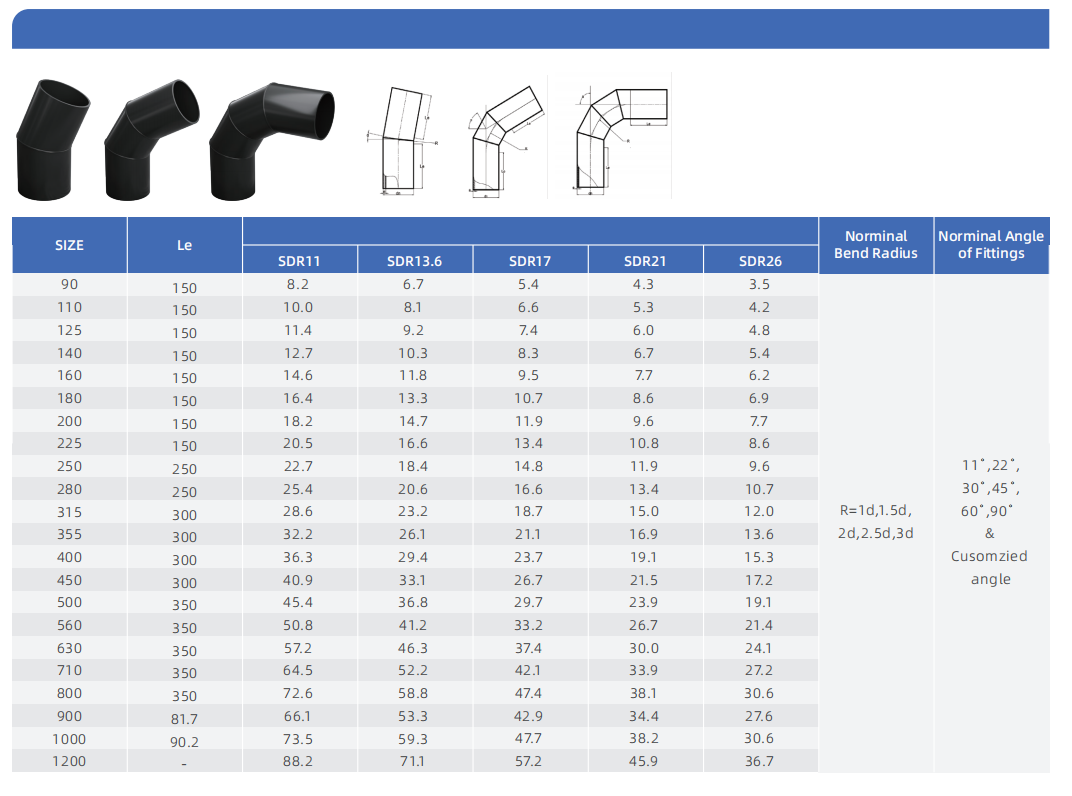

Le catalogue d'ERA couvre les tailles de 90 mm à 1 200 mm , avec les options SDR11, SDR13.6, SDR17, SDR21 et SDR26. Les rayons de courbure nominaux disponibles incluent 1d, 1,5d, 2d, 2,5d et 3d , avec des angles nominaux standard de 11°, 22°, 30°, 45°, 60° et 90° , ainsi que des angles personnalisés.
Note technique : la pression nominale d'un coude fabriqué dépend de la géométrie de son segment, de son angle de coupe et de sa méthode de fabrication. Le PN final applicable et tout facteur de déclassement doivent être confirmés lors de l'examen de la conception et indiqués sur le dessin de fabrication approuvé.
