L'un des problèmes les plus gênants sur les chantiers de construction de projets de pipelines en PEHD est « l'aplatissement » des tuyaux. Qu'il soit impossible d'installer une emboîture par électrofusion ou qu'il y ait une grave inadéquation lors de la fusion bout à bout, la cause fondamentale indique presque toujours un indicateur technique clé : l'ovalité (manque de rondeur). Cet article fournit une analyse complète du cycle de vie de l'ovalité des tuyaux en PEHD pour vous aider à maîtriser pleinement ce paramètre critique.

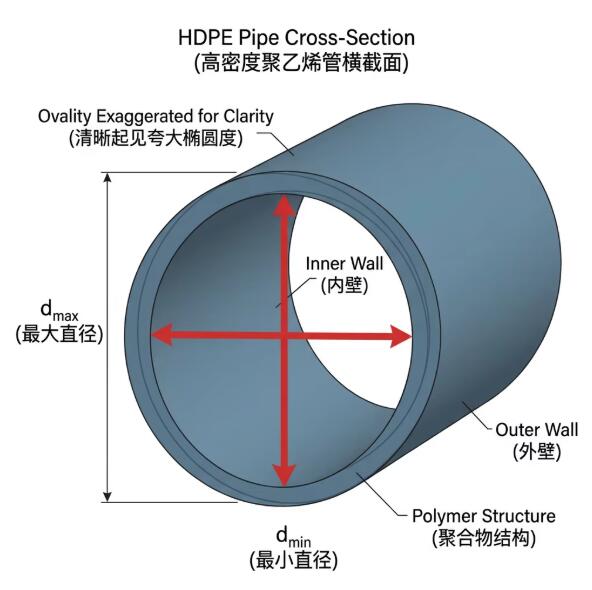

L'ovalité désigne la différence entre le diamètre extérieur maximum (d_max) et le diamètre extérieur minimum (d_min) mesuré sur la même section transversale du tuyau.
Formule : Ovalité = d_max − d_minPourcentage : Ovalité (%) = (d_max − d_min) / dn × 100 %
Tuyaux droits : suivez les niveaux de tolérance ISO 11922-1 ; les conduites d'alimentation en eau utilisent généralement le grade A. Pour les conduites avec un dn ≤ 250, l'ovalité maximale est généralement contrôlée à environ 0,008dn + 1 mm.
Tuyaux enroulés : une déformation mécanique se produit lors du bobinage ; les limites sont généralement convenues entre le fournisseur et l’acheteur. La pratique industrielle (par exemple, PPI TN-61) autorise une ovalité de 3,5 % à 5,0 % pour les bobines, mais un nouvel arrondi est obligatoire avant le soudage.
Basé sur le SDR (rapport dimensionnel). Les tuyaux à paroi plus fine (SDR plus élevé) permettent des taux d'ovalité plus élevés, généralement compris entre 1,5 % et 5 %.
Exigence d'usine : Pour dn ≤ 63, l'ovalité maximale est généralement de 5,0 % ; pour dn > 63, le grade A plus strict de la norme ISO 11922-1 s'applique. Après le transport : La norme note que l'ovalité peut augmenter après le stockage et le transport en raison de la nature flexible du PE.
Selon ISO 11922-1:2018, grade B pour les tailles ≤ 630 et grade A pour les tailles ≥ 710.
Selon la norme ISO 11922-1:2018, grade N pour les tailles ≤ 800 mesurées sur le site de production. La tolérance est calculée à 0,009 × dn, ce qui peut ne pas être conforme au grade A de la norme ISO 11922-1:2018. Pour les tuyaux droits de dn ≥ 900, l'ovalité maximale doit être convenue entre le fabricant et l'utilisateur final.

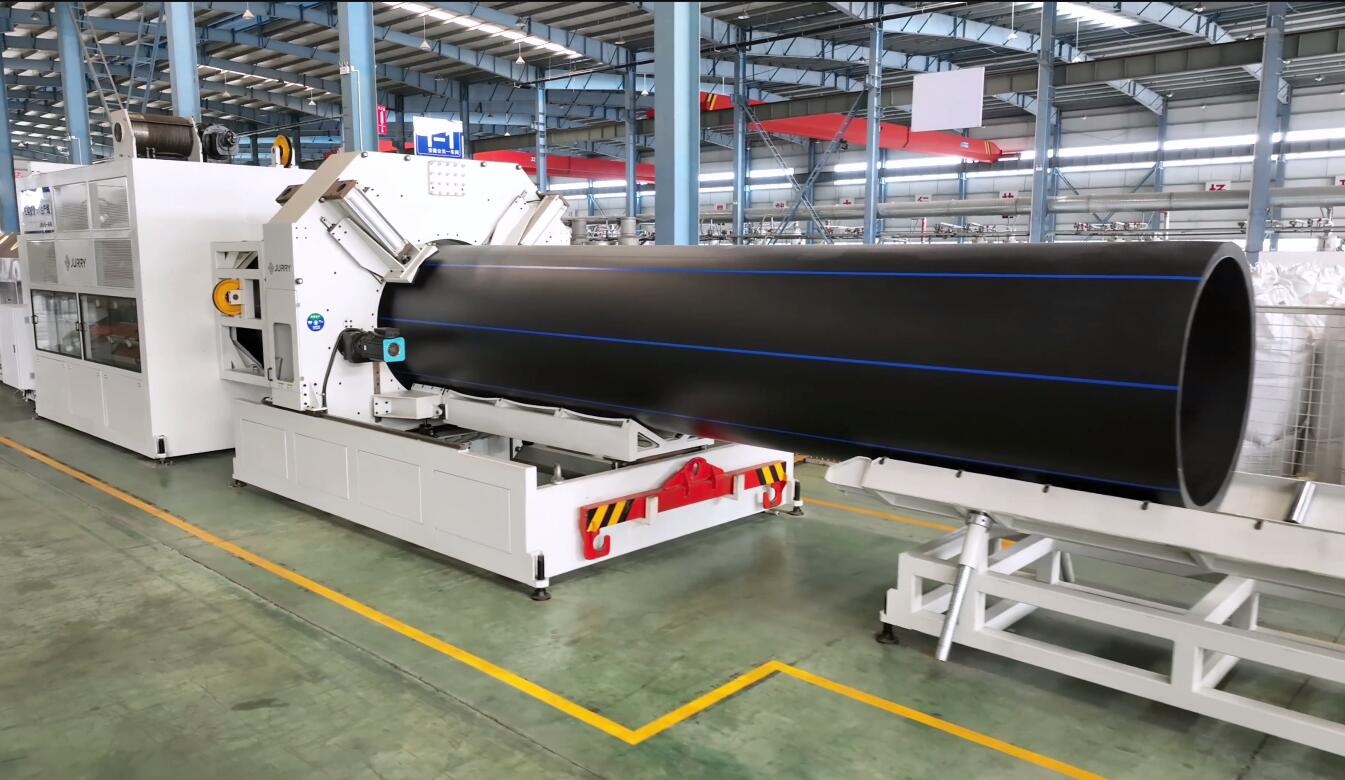

2.1 Étalonnage sous vide : la précision de la rondeur du manchon de dimensionnement et la pression sous vide stable sont essentielles.
2.2 Surveillance laser en temps réel à 360° : les lignes de production haut de gamme utilisent des scanners en ligne pour la mesure en temps réel et l'ajustement automatique.
2.3 Pression de transport équilibrée : une pression inégale sur les chenilles peut aplatir le tuyau.
2.4 Coupe et support : les tuyaux de grand diamètre doivent être placés sur des supports incurvés pour éviter la déformation due au poids propre.
A. Refroidissement irrégulier pendant l'extrusion
B. Surempilement provoquant des déformations sur les couches inférieures
C. Extrusion ou liaison pendant le transport
D. Fluage PE : les changements de charge ou de température à long terme affectent la rondeur
Dans de nombreux cas, les tuyaux sont qualifiés à la sortie de l’usine mais deviennent ovales sur site, principalement pour des raisons logistiques.
Plate-forme de camion sans saillies pointues
Empilement raisonnable : évitez l'empilement élevé pour les tuyaux de grand diamètre et à paroi mince ; Le SDR 11 est plus rigide que le SDR 26
Cerclage approprié : utilisez des tampons en bois ou en caoutchouc pour répartir la pression.
Hauteur maximale d'empilage : ≤ 1,5 m

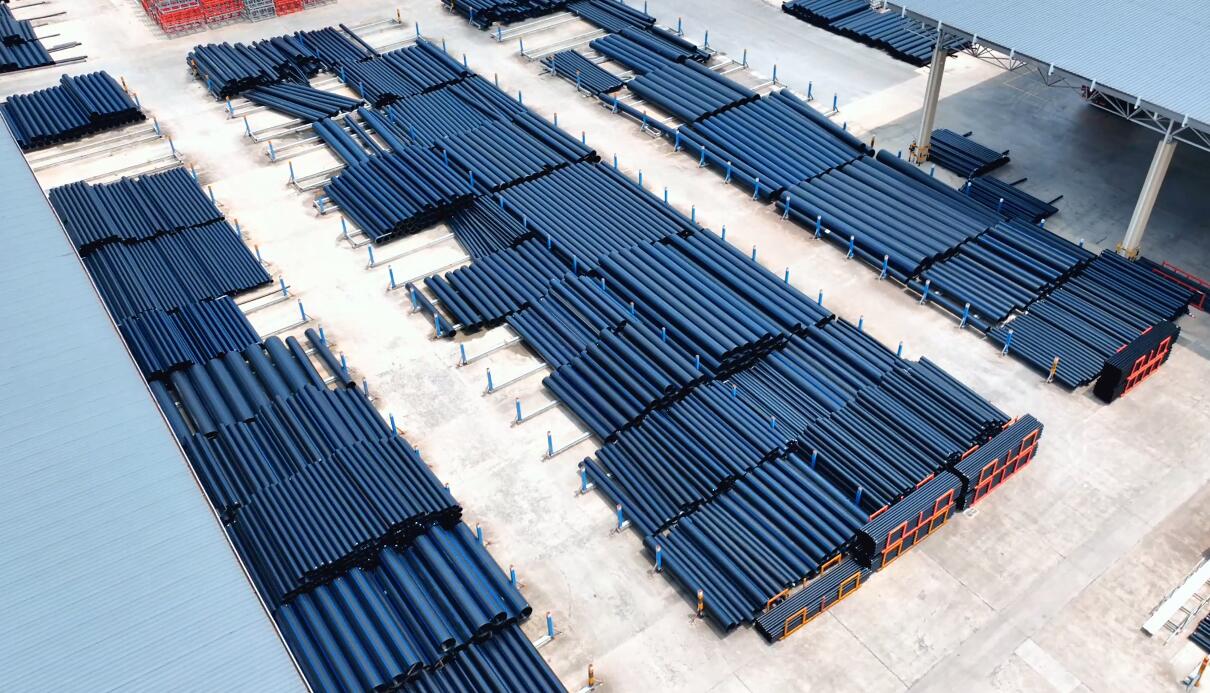

Terrain plat avec traverses tous les 1 à 2 m
Protection solaire : une température élevée accélère le fluage et détériore l'ovalité

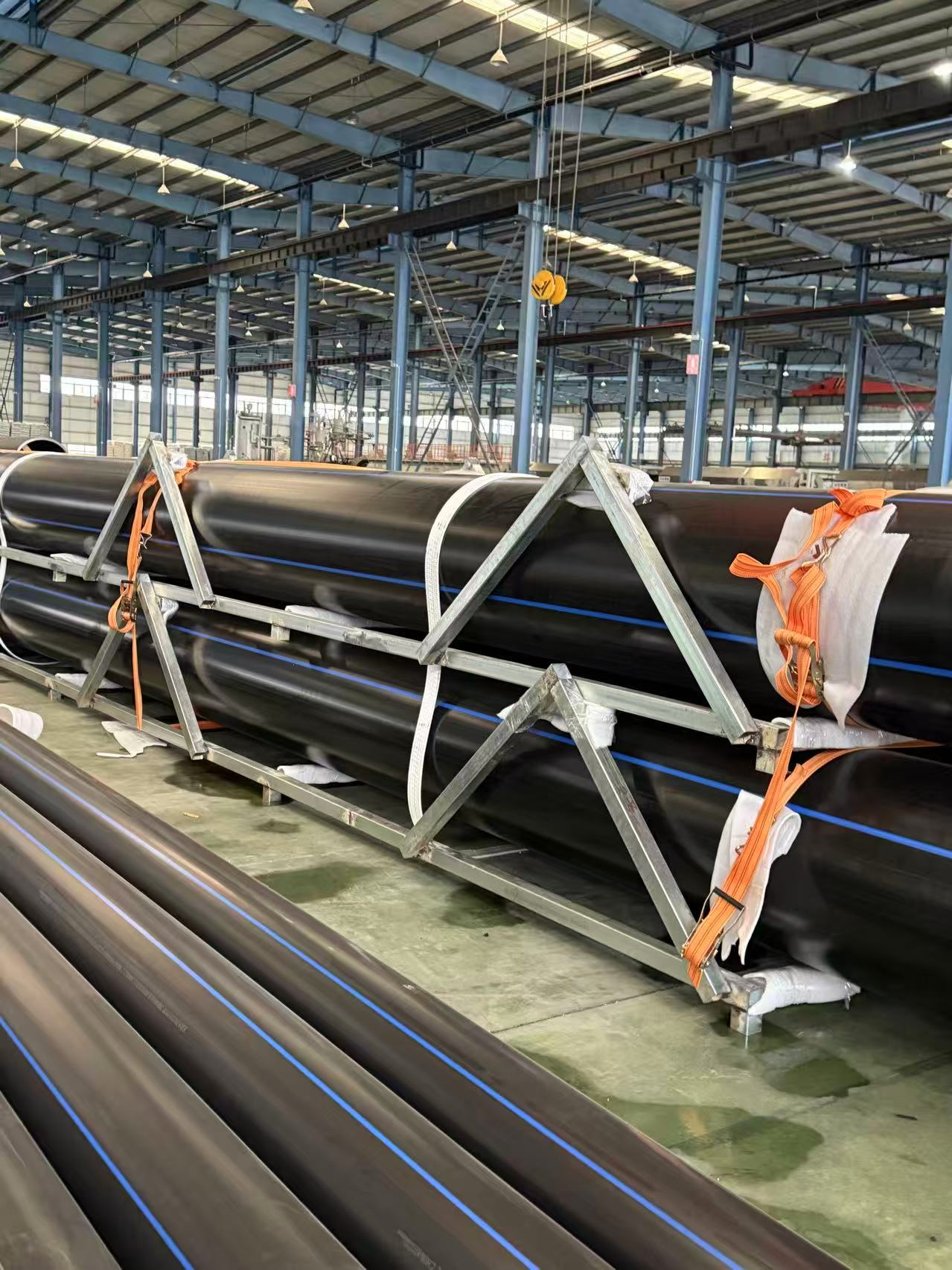

Berceaux à ossature acier : pour les grands diamètres et le transport maritime
Supports de palettes : pour DN 110–315 avec supports en bois courbés correspondant au diamètre extérieur du tuyau
Hauteur de pile ≤ 1,5 m
Pas de terrain accidenté ; traverses tous les 1,5 m
Ombrage pour éviter le ramollissement à haute température
Rebouleurs mécaniques/hydrauliques : les plus efficaces ; maintenir la pression pendant au moins 30 minutes
Chauffage tiède : utiliser de l'eau à environ 60°C par temps froid avant de réarrondir
Taille d'extrémité : couper à 0,3–0,5 m de l'extrémité déformée pour restaurer la rondeur
Si un tuyau est trop ovale pour l’électrofusion ou la fusion bout à bout, ne le jetez pas immédiatement. Essayez les méthodes suivantes :

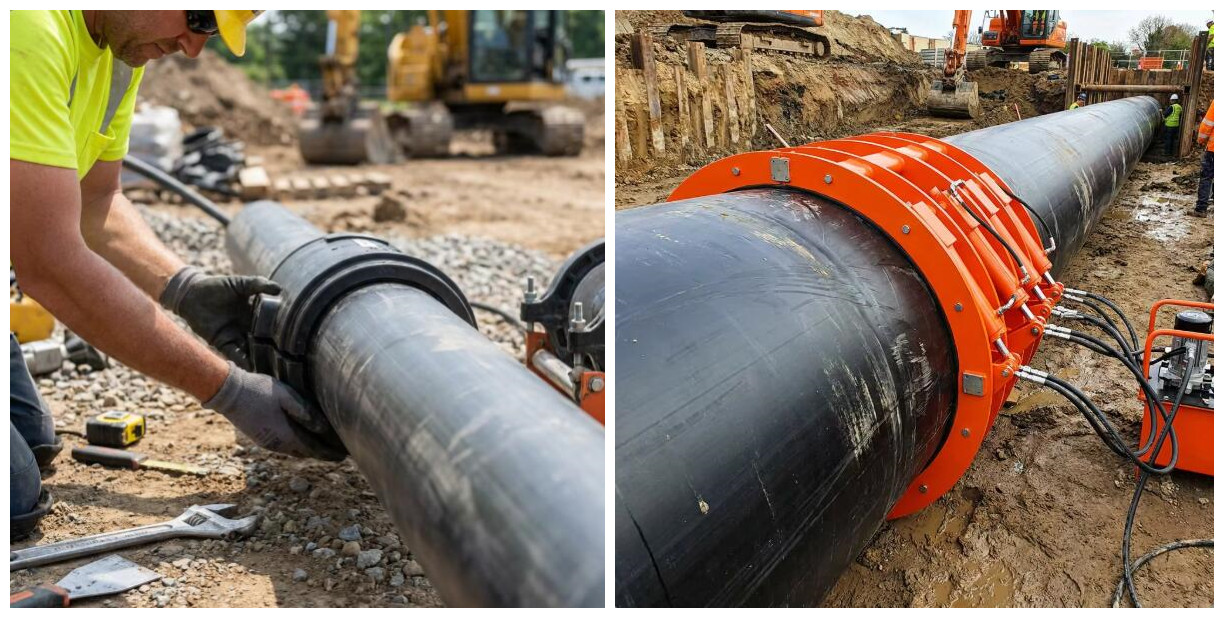

Pinces de ré-arrondi : utilisez des pinces en deux parties en aluminium ou en acier pour restaurer la rondeur
Récupération de chaleur : placer la face déformée vers le haut au soleil ou utiliser un souffleur d'air chaud
Coupe en bout : couper à 0,5 m de l'extrémité la plus déformée pour améliorer la rondeur
Selon le Plastics Pipe Institute (PPI) , le PEHD est flexible. Une fois enterré et pressurisé, la pression interne dilate le tuyau et corrige automatiquement la plupart de son ovalité. Le point clé est d’assurer la rondeur au niveau de la zone de soudage, et non sur l’ensemble du tuyau.
Autocorrection de la pression interne : la pression redonne de la rondeur comme on gonfle un ballon. L’ovalité affecte davantage l’installation que les performances à long terme.
La température affecte la mesure : le PE se dilate et se contracte de manière significative. Mesurez toujours à une température constante de 23°C.
Le véritable danger est le décalage (haut-bas) : une ovalité sévère provoque un décalage de fusion sur plus de 10 % de l'épaisseur de la paroi, conduisant à une concentration des contraintes et à une croissance lente des fissures.
L'ovalité est une caractéristique inhérente au matériau flexible HDPE. Avec une production précise, une logistique appropriée et des outils professionnels sur site, l’ovalité peut être contrôlée de manière fiable dans des limites sûres.
FAQ pour l'ovalité des tuyaux en PEHD
Q1 : L’ovalité des tuyaux en PEHD est-elle toujours un signe de mauvaise qualité ?
R : Pas nécessairement. Le PEHD est un matériau flexible et viscoélastique. Une déformation mineure due au poids propre ou au transport est naturelle. Tant qu'il reste dans les limites standard (comme ~2 % selon ISO 4427) ou qu'il peut être ré-arrondi sur le terrain, ce n'est pas considéré comme un défaut.
Q2 : Pourquoi les tuyaux de grand diamètre ou à paroi mince (High SDR) s'aplatissent-ils plus facilement ?
R : Tout est question de rigidité de l'anneau. Un SDR plus élevé signifie des parois plus minces par rapport au diamètre, ce qui rend le tuyau moins résistant à l'écrasement. C'est pourquoi nous recommandons les supports à cadre en acier pour l'expédition de tuyaux à paroi mince : ils soulagent le poids de la couche inférieure.
Q3 : Puis-je souder directement un tuyau ovale ?
R : Non. Pour la fusion bout à bout, l’ovalité provoque un décalage « haut-bas ». Pour l'électrofusion, cela crée un espace inégal entre le tuyau et le coupleur. Utilisez toujours une pince de ré-arrondi avant de souder pour garantir l’intégrité du joint.
Q4 : La température affecte-t-elle les mesures d’ovalité ?
R : Oui, de manière significative. Le PEHD a un coefficient de dilatation thermique élevé. Les mesures prises au soleil direct ne sont pas fiables. Pour les contrôles officiels, les canalisations doivent être conditionnées à 23±2°C pendant 24 heures.
Q5 : La pression interne corrigera-t-elle l’ovalité une fois le système en marche ?
R : Oui, la pression interne agit comme un ballon et repousse le corps du tuyau dans un cercle. Cependant, cela ne réparera pas une mauvaise soudure. Vous devez vous assurer que les extrémités des tuyaux sont rondes pendant le processus de soudage pour éviter la concentration des contraintes.
