Un conteneur de raccords filetés en PVC arrive chez un distributeur britannique. L'équipe de l'entrepôt récupère un adaptateur mâle 1/2', l'enfile dans un coude femelle 1/2', et il se visse en douceur - deux, trois tours, puis il s'arrête. Ça *va bien*. Cela ne scelle jamais. Au moment où la fuite apparaît sur une conduite sous pression, le conteneur a été facturé, installé et fait désormais l’objet d’une demande de garantie.
Il ne s'agit pas d'un défaut de fabrication. Il s'agit d'une incompatibilité de norme de filetage , et dans l'industrie des tuyaux en plastique, c'est le malentendu le plus coûteux qui soit.
Voici pourquoi cela se produit. « 1/2 pouce » signifie quelque chose de différent en Amérique du Nord qu'en Europe, et la différence est invisible à l'œil nu : 60° contre 55° . Les deux filetages existent, les deux sont vendus en 1/2″, et à cette taille unique, ils partagent même le même nombre de filetages par pouce. Ils ne sont toujours pas interchangeables.
Que vous achetiez, spécifiiez ou installiez des raccords de tuyauterie en PVC, CPVC, PPR, PE ou PP, la norme de filetage à l'extrémité du raccord détermine si le joint fonctionne. Ce guide couvre les trois systèmes de filetage qui dominent le commerce mondial, les dimensions importantes, un guide d'achat région par région et les règles d'installation qui empêchent les filetages en plastique de tomber en panne.
La plupart des ingénieurs apprennent les normes de filetage sur l'acier. Le plastique se comporte différemment et modifie les conséquences d’une erreur.
Dans les canalisations métalliques, un monteur peut parfois « faire fonctionner » avec suffisamment de couple et de produit d'étanchéité. En PVC et CPVC, cette même approche produit un raccord divisé. Dans les canalisations en plastique, la compatibilité des filetages doit être prise en compte dès la phase de spécification ; elle ne peut pas être imposée lors de la phase d'installation.

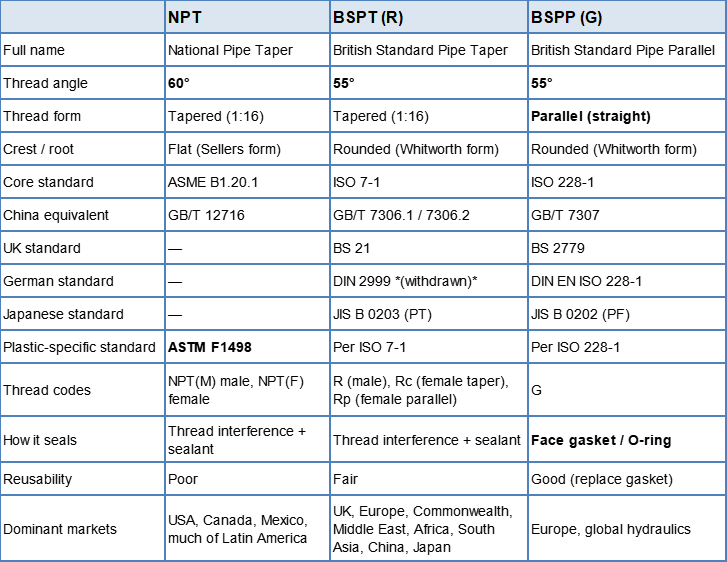

Presque tous les raccords de tuyauterie filetés en plastique vendus dans le monde utilisent l'une de ces trois formes de filetage.
· NPT — la norme nord-américaine. Filetage conique à 60°, scellement du filetage avec du ruban PTFE ou du produit d'étanchéité pour filetage. Utilisé sur les raccords filetés en PVC et CPVC aux États-Unis et au Canada.
· BSPT (R) — la bête de somme internationale. Filetage conique 55°, scelle le filetage avec du mastic. Dominant de l'Europe au Moyen-Orient en passant par l'Asie du Sud.
· BSPP (G) — filetage *parallèle* 55°. Le fil lui-même ne ferme pas ; un joint facial ou un joint torique le fait. Préféré là où les raccords sont démontés et remontés.
Pour les tuyaux et raccords thermoplastiques nord-américains, le document régissant les filetages coniques est ASTM F1498, « Standard Spécification for Taper Pipe Threads 60° for Thermoplastic Pipe and Fittings. » Il définit les dimensions et les exigences de calibre pour les filetages coniques à 60° moulés ou coupés sur des tuyaux et raccords en plastique. Les raccords filetés en PVC sont également spécifiés selon la norme ASTM D2464 et les raccords filetés en CPVC selon la norme ASTM F437 — tous deux du programme 80, car le filetage enlève le matériau du mur et le programme 40 n'en laisse pas suffisamment.
La source de confusion la plus courante dans la sélection des filetages est que les tailles nominales sont des tailles commerciales et non des mesures. Un filetage 1/2″ BSP a un diamètre majeur de 20,955 mm. Un filetage 1/2″ NPT mesure environ 21,34 mm à l’extrémité du tuyau. Ni l’un ni l’autre n’est proche de 12,7 mm.
C'est pourquoi vous ne pouvez pas identifier un fil avec un seul mètre ruban. Vous avez également besoin du nombre de threads .
NPT (conique à 60°)
*Conversions : pas (mm) = 25,4 ÷ TPI.*

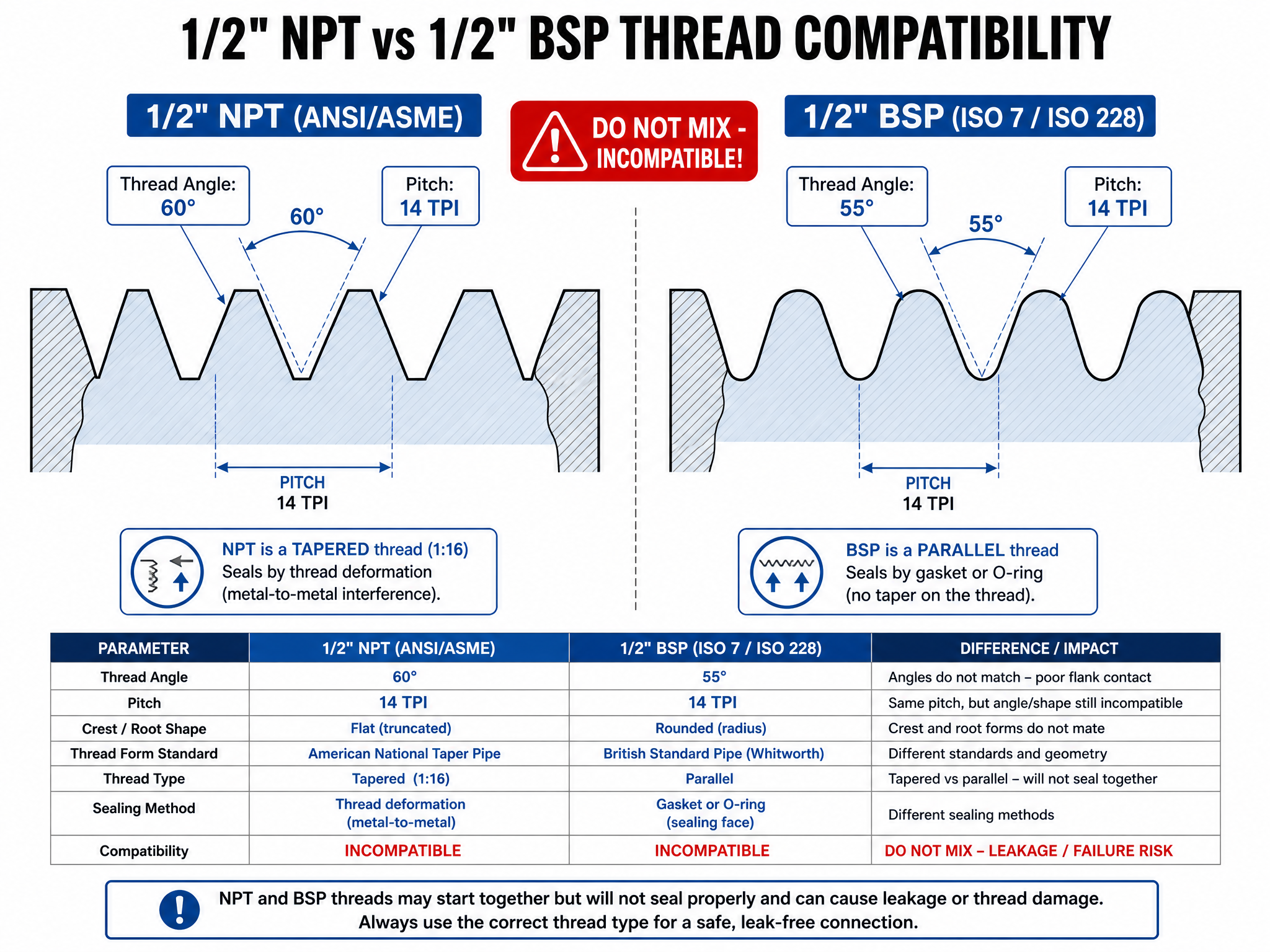

Regardez à nouveau le tableau du nombre de fils. À 1/2″ et 3/4″ , NPT et BSP partagent le même nombre de filetages : 14 filetages par pouce.
Cette coïncidence est la raison pour laquelle les disparités survivent à l’inspection. Un adaptateur mâle 1/2″ NPT se vissera à la main dans un raccord femelle 1/2″ BSP. L'installateur ressent l'engagement, assume la compatibilité et resserre. Mais l'angle de flanc est de 60° sur l'un et de 55° sur l'autre, de sorte que les filetages ne reposent jamais sur une zone de contact réelle. Au lieu d'un joint, vous obtenez un chemin de fuite en spirale , ainsi qu'une concentration de contraintes qui divise les raccords en plastique.
Dans toutes les autres tailles, le nombre de fils diffère, de sorte que la disparité échoue rapidement et visiblement. À 1/2″ et 3/4″, il échoue lentement et coûteux.
Règle générale pour les acheteurs : les deux tailles les plus susceptibles d'être commandées de manière incorrecte et les deux qui passeront un contrôle visuel sont exactement les deux tailles qui représentent la plupart des connexions de plomberie de petit diamètre. Vérifiez-les deux fois.
Trois règles à mémoriser :
1. Un filetage mâle conique peut entrer dans un filetage femelle parallèle ; un filetage mâle parallèle ne peut pas entrer dans un filetage femelle conique.
2. Les filetages coniques (NPT, BSPT) doivent être munis d'un produit d'étanchéité. Les filetages parallèles (BSPP) doivent avoir un joint facial – le produit d'étanchéité sur le filetage ne fait rien.
3. Différents angles de filetage (60° vs 55°) ne s'accouplent jamais, quelle que soit la taille, quelle que soit la pression.
Si un projet mélange véritablement les normes – par exemple un collecteur de vannes européen installé sur une ligne nord-américaine – la réponse est un adaptateur NPT × BSP spécialement conçu , avec chaque extrémité scellée selon son propre type de filetage. Les adaptateurs constituent un élément standard du catalogue, précisément parce que les systèmes mixtes sont courants dans les projets de rénovation et multi-fournisseurs.

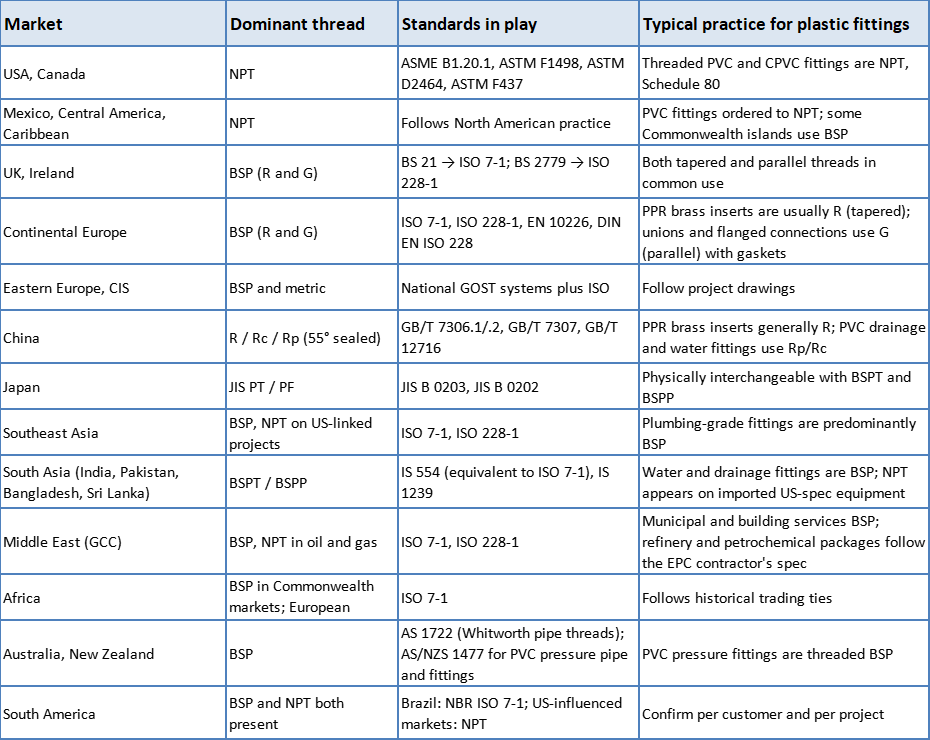

C'est le tableau à vérifier avant de passer un bon de commande. Cela reflète une pratique dominante du marché, et non une réglementation. Au sein d'un même pays, un projet pétrochimique peut spécifier le NPT tandis que le secteur municipal de l'eau achète du BSP. Confirmez toujours le code du fil par rapport à la spécification du projet ou au composant homologue.
'L'Europe utilise uniquement le BSPP.' Pas exact. Le BSPT conique est largement utilisé dans la tuyauterie européenne. Le BSPP domine en hydraulique, en pneumatique et partout où le joint est ouvert à plusieurs reprises, car le joint est indépendant du filetage.
'Le Japon a sa propre norme incompatible.' JIS B 0203 (PT) et JIS B 0202 (PF) sont dimensionnellement conformes à BSPT et BSPP et sont interchangeables dans la pratique. La différence réside dans la désignation et la convention d'inspection, et non dans le filetage lui-même.
'L'Allemagne utilise la norme DIN 2999, ce qui est différent.' La norme DIN 2999 est l'adoption par l'Allemagne du filetage conique BS 21 Whitworth. Il a été retiré et remplacé par les normes ISO 7 et ISO 228. Si un dessin plus ancien fait référence à la norme DIN 2999, fabriquez selon la norme ISO 7-1 (série R).
La norme du fil ne change pas avec le matériau, mais l'endroit où se trouve le fil change.
Le point PPR mérite d’être souligné. Un raccord de transition PPR n'a pas de filetage en plastique. Son filetage se trouve sur l'insert en laiton. Cela signifie que la même moulure de carrosserie est vendue sous deux références différentes selon la destination : une avec un insert R1/2, une avec un insert 1/2 NPT. Extérieurement, ils semblent identiques.
Si vous achetez des raccords PPR sur plusieurs marchés, spécifiez le filetage d'insertion par écrit sur le bon de commande , et non verbalement. « 1/2 pouce femelle » n'est pas une spécification.
Notre guide des raccords de tuyauterie PPR couvre le côté matériau plus en profondeur, et le guide d'installation PPR couvre le jointage.
Faire:
· Confirmez le code du filetage avec une jauge de filetage (les jauges à 55° et 60° sont des outils différents) avant de commencer l'installation.
· Utilisez du ruban PTFE ou un produit d'étanchéité pour filetage Enroulez dans le sens d'engagement, deux à trois tours, en laissant le premier fil nu. sans solvant sur les filetages coniques.
· Serrez à la main jusqu'à ce qu'elle soit bien serrée, puis encore un à deux tours avec un outil — pas plus.
· Utiliser un joint facial ou un joint torique sur tous les joints BSPP (G), dimensionnés pour le fluide et la température.
· Soutenez le tuyau de chaque côté des joints filetés afin que le filetage ne supporte pas de charge de flexion.
· Nettoyez tout l'ancien mastic et remplacez les joints à chaque remontage.
Ne pas:
· N'utilisez pas de pâte à tube à base de solvant formulée pour les canalisations métalliques en PVC ou en CPVC. Cela peut provoquer des fissures dues aux contraintes environnementales.
· N'utilisez pas de barre anti-triche et ne « serrez pas un peu plus » pour arrêter un pleur. Sur le plastique, cela se termine par un raccord fendu.
· Ne présumez pas qu'un fil qui démarre facilement est le bon fil. À 1/2″ et 3/4″, le mauvais filetage démarre également facilement.
· Ne dépassez pas la pression nominale du raccord à la température de fonctionnement – les pressions nominales du plastique diminuent considérablement à mesure que la température augmente.
Un raccord 1/2″ NPT peut-il être utilisé avec un raccord 1/2″ BSP ?
Non. Bien que les deux utilisent 14 filetages par pouce et s'enclenchent partiellement, les angles des flancs diffèrent (60° contre 55°) et le joint ne peut pas se sceller sous pression. Sur les raccords en plastique cela risque également de fissurer le composant femelle.
Le BSPT est-il interchangeable avec le BSPP ?
Un filetage mâle conique (R) peut être utilisé avec un filetage femelle parallèle (Rp), qui est la combinaison R-à-Rp standard, à condition d'utiliser un produit d'étanchéité. L’inverse – un filetage mâle parallèle (G) dans une femelle conique – ne fonctionne pas.
Pourquoi un joint BSPP (G) n'a-t-il pas besoin de produit d'étanchéité pour filetage ?
Parce qu'un filetage parallèle n'offre aucune géométrie d'étanchéité. Le joint est réalisé par un joint ou un joint torique comprimé contre une face ou un épaulement usiné. L'ajout de ruban adhésif sur le filetage n'améliore pas l'étanchéité et peut modifier la profondeur d'engagement.
Quel filetage les raccords PPR utilisent-ils ?
Le filetage est coupé sur l'insert en laiton intégré et suit le marché de destination — généralement R (BSPT) ou G (BSPP) pour l'Europe, le Moyen-Orient, l'Afrique et l'Asie, et NPT pour l'Amérique du Nord. Cela doit être précisé explicitement sur la commande.
Qu'est-ce que PT1/2″ sur un dessin ?
PT est la désignation japonaise JIS B 0203 pour le filetage de tuyau conique, dont les dimensions sont identiques à celles du BSPT (R). PF est l'équivalent des threads parallèles (BSPP/G).
Les raccords filetés en plastique peuvent-ils être réutilisés ?
Les filetages coniques se déforment à chaque serrage et conviennent généralement pour deux à trois assemblages avant remplacement. Les filetages parallèles (G) avec un joint peuvent être ouverts et fermés plusieurs fois, en remplaçant uniquement le joint.
Pourquoi les raccords filetés en PVC et CPVC sont-ils toujours classés Schedule 80 ?
Le filetage enlève le matériau du mur. Dans le programme 40, la paroi restante au niveau de la racine du filetage est insuffisante pour le service sous pression, c'est pourquoi les raccords filetés sont spécifiés dans le mur plus lourd du programme 80.
La sélection des standards de thread se résume à trois questions :
1. Sur quel marché le système est-il installé ? Cela décide du NPT contre le BSP.
2. Le joint sera-t-il à nouveau ouvert ? Le service répété privilégie le BSPP avec un joint facial plutôt qu'un filetage conique.
3. Quelle est la température moyenne et de travail ? Cela décide du matériau – et le matériau détermine la pression nominale et le déclassement.
Obtenez ces trois bons résultats et le fil cesse d'être un élément de risque pour votre projet.
