Réponse courte : pour l'installation de conduits électriques sans tranchée, le conduit MPP (polypropylène modifié) est la spécification qui l'emporte le plus souvent : il offre une rigidité annulaire de 40 kN/m² et plus, permet des tractions de 1 000 m ou plus en un seul passage, présente une résistance à la traction supérieure à 25 MPa et est assemblé par fusion thermique de sorte que le joint est aussi solide que le corps du tuyau. Ces quatre propriétés sont exactement ce que punit une traction à travers de l’argile et du gravier interstratifiés.
Si vous spécifiez un conduit pour le forage directionnel horizontal (HDD), le fonçage de tuyaux ou le pilonnage de tuyaux, ce guide explique ce qu'il faut exiger, comment le MPP se compare au PEHD, à l'acier et au FRP, et comment vérifier la fiche technique d'un fournisseur.
La technologie sans tranchée couvre les méthodes utilisées pour inspecter, installer, remplacer ou réhabiliter les services publics souterrains avec une excavation de surface minimale. L' International Society for Trenchless Technology (ISTT), fondée en 1986, regroupe les principales techniques en familles : forage directionnel horizontal, fonçage et microtunnelage de tubes, forage à la tarière, poussée directe de tubes orientables et pilonnage de tubes, ainsi qu'une large gamme de systèmes de revêtement et de réhabilitation ( catalogue de méthodes ).

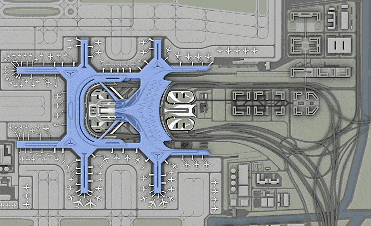

Schéma de tracé des conduits électriques sans tranchée à travers une plaque tournante du transport
Pour les réseaux électriques, l’attrait est évident. Un conduit peut être installé sous une piste sous tension, une autoroute, une rivière ou un pâté de maisons entièrement bâti sans ouvrir la surface. C'est pourquoi les méthodes sans tranchée dominent l'installation de conduits dans les aéroports, les systèmes de métro et les réseaux urbains denses.
Les tranchées à ciel ouvert restent l’option la moins chère sur les terrains vierges. Cela cesse d’être une option lorsque :

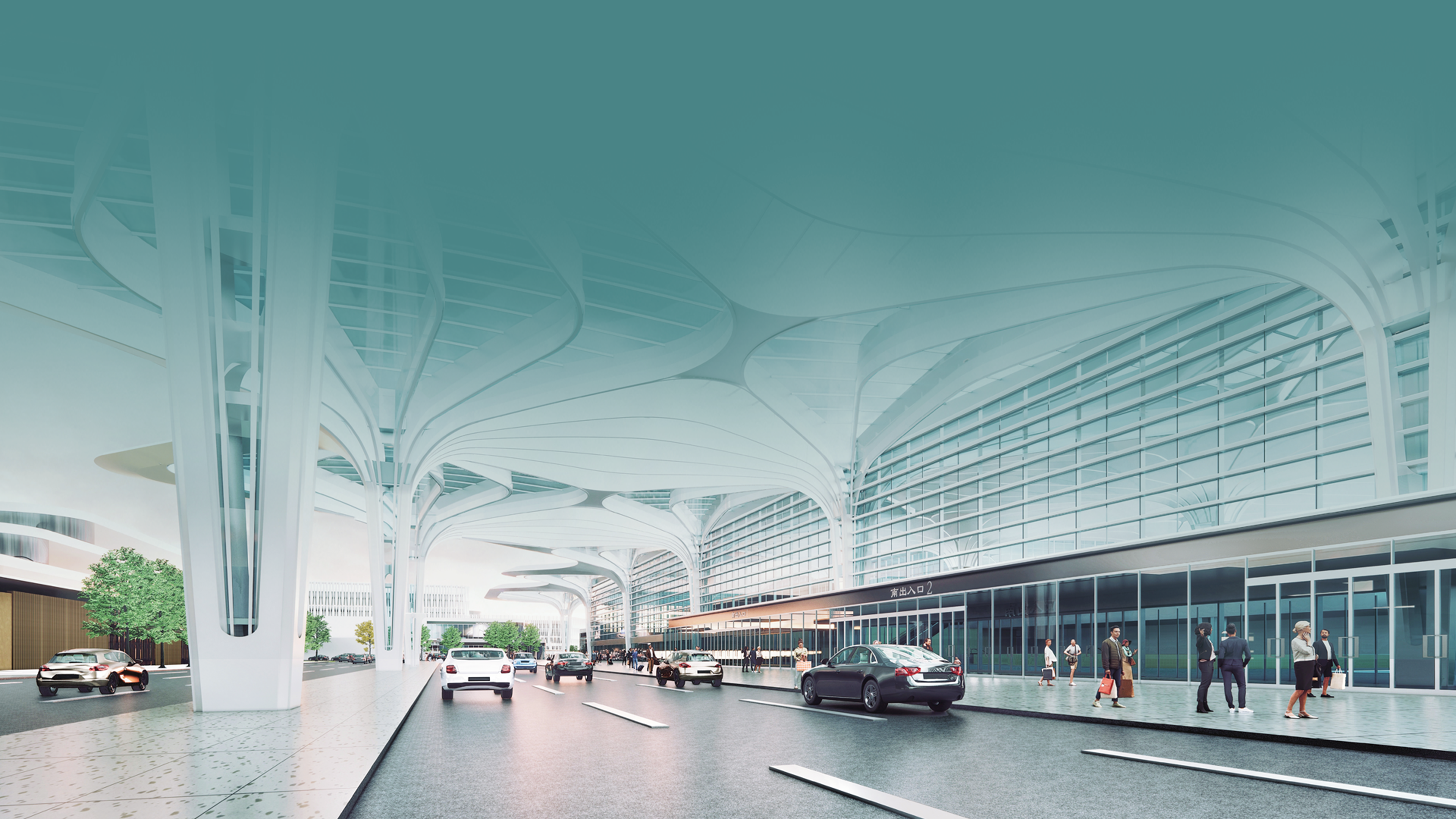

Conduits électriques installés sous une chaussée en contrebas sous un auvent de terminal
· La circulation ne peut pas être interrompue. La construction d'une route interrompt les déplacements d'un quartier entier et le coût socio-économique dépasse souvent le budget du pipeline.
· Le métro est déjà bondé. Le déplacement des lignes d’eau, de gaz, de télécommunications et d’électricité existantes est lent, coûteux et risqué.
· Le sol est instable. Dans le limon mou et le sable fin, les tranchées ouvertes se tassent, s'effondrent ou déplacent la conduite.
· Le site est opérationnel. Les aéroports, les ports et les installations industrielles ne peuvent pas interrompre leurs activités pendant des mois de travaux de génie civil.
· La poussière, le bruit et les vibrations comptent. Les résidents et les entreprises adjacents aux travaux sont directement touchés – et sur le projet Shanghai Eastern Hub, la pollution par la poussière a été signalée comme étant 90 % inférieure à celle d'une excavation conventionnelle.
Un conduit conçu uniquement pour un enterrement à ciel ouvert échouera généralement lors d'une extraction sans tranchée. Vérifiez ces cinq points avant d’approuver un fournisseur :
1. Résistance à la traction. Le tuyau est tiré ou poussé par ses propres extrémités. Une résistance à la traction insuffisante signifie que le conduit se fracture à mi-parcours.
2. Rigidité de l'anneau. Un enfouissement profond ainsi que des morts-terrains et la charge de trafic ovaleront un conduit flexible qui manque de rigidité.
3. Performances de pliage. Les longues tractions suivent une trajectoire courbe. Un conduit qui ne se plie pas s'écarte de la ligne et l'installation échoue.
4. Intégrité commune. Les joints supportent toute la charge de traction et doivent être sans fuite. Les joints soudés par fusion qui correspondent à la résistance du corps du tuyau constituent la norme de référence.
5. État des surfaces. Toute égratignure ou rayure sur le mur lors du tirage devient un point faible en service. Un alésage lisse et dur réduit la friction de traction.
Le conduit d'alimentation MPP (polypropylène modifié) d'ERA est spécifié sur des projets comprenant le terminal T3 de l'aéroport international de Pudong. Sa fiche technique publiée donne les chiffres importants pour le travail sans tranchée :

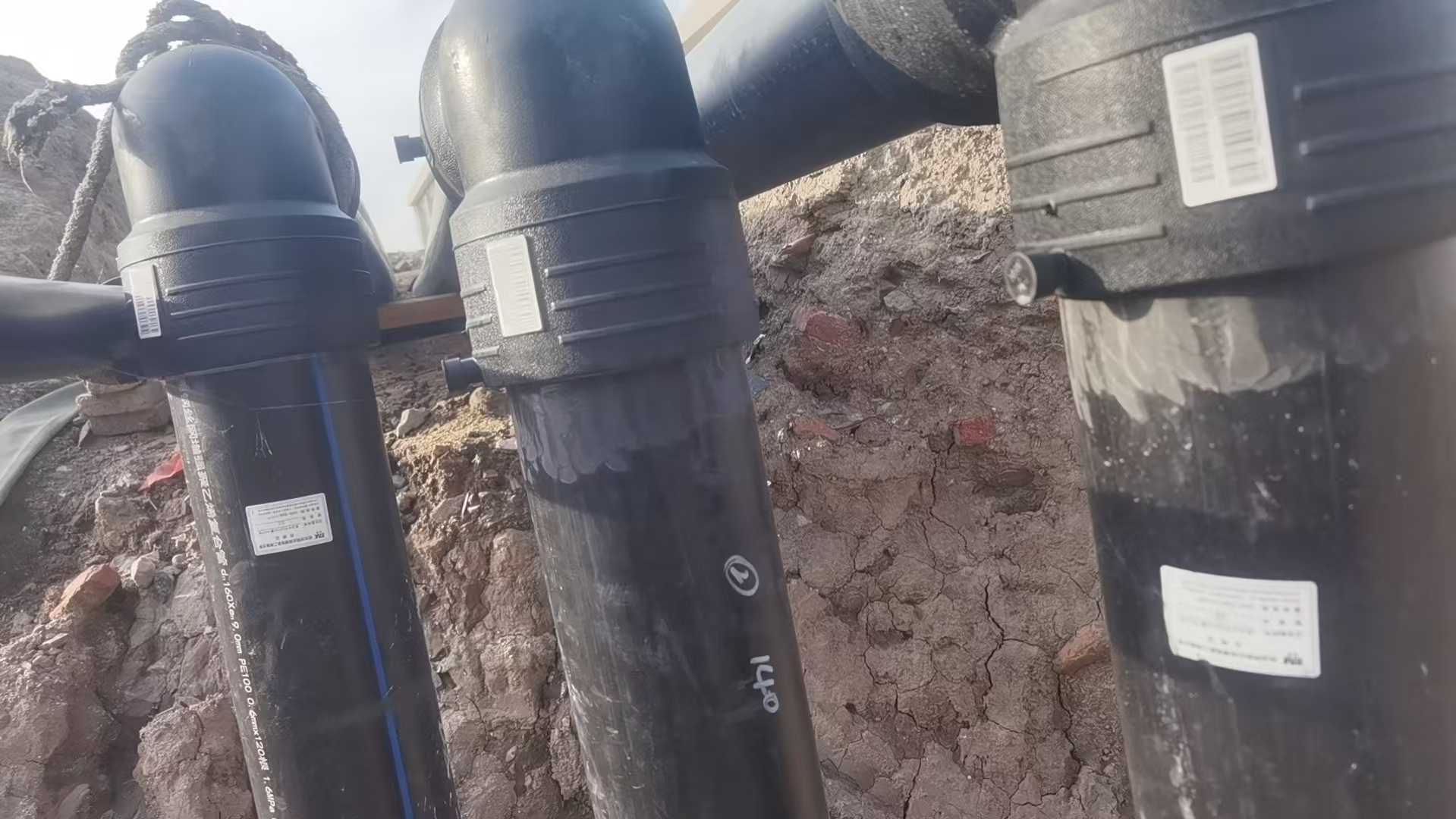

Joints de tuyaux soudés par fusion assemblés sous terre
Propriété | Valeur publiée | Ce qu'il décide |
Rigidité de l'anneau | ≥ 40 kN/m² | Résistance à la déformation sous enfouissement profond et charge soutenue |
Longueur de traction | ≥ 1 000 m | Installation maximale en une seule passe sans arbre intermédiaire |
Résistance à la traction | > 25 MPa | Capacité à survivre aux forces de traction et de levage |
Méthode conjointe | Soudage par fusion thermique | Résistance du joint égale à celle du corps du tuyau ; conduit continu et étanche |
Résistance à la chaleur | Température de ramollissement Vicat > 93 °C | Stabilité sous charge thermique continue du câble |
Impact à basse température | Conserve la résistance aux chocs à −5 °C | Manutention et installation à froid |
Rugosité interne | Rapport de rugosité absolu ≈ 1/20 de l'acier, 1/10 du FRP | Réduire la friction de traction du câble ; une expansion future plus facile |
Résistance à la corrosion | Résiste aux acides et aux alcalis du sol | Service dans des conditions terrestres et côtières agressives |
Durée de vie de conception | Jusqu'à 70 ans | Correspond à la durée de vie nominale des principales structures civiles |
Le matériau lui-même est du polypropylène inerte, c'est pourquoi le conduit ne se dégrade pas dans un sol salin ou chimiquement actif – un facteur décisif sur les sites côtiers.
Dimension | Conduit d'alimentation MPP | PEHD (PE) | Acier | PRV / PRV |
Matériel | Polypropylène modifié | Polyéthylène | Acier au carbone | Plastique renforcé de fibres de verre |
Rigidité de l'anneau | ≥ 40 kN/m² (publié) | Dépend de l'épaisseur de la paroi / SDR | Très haut (rigide) | Modéré à élevé (rigide) |
Résistance à la traction | > 25 MPa (publié) | Élevé, avec un allongement à la rupture supérieur à 350 % | Haut | Modéré |
Résistance à la chaleur | Vicat > 93 °C | Température de service continu inférieure à celle du MPP | Haut | Haut |
Comportement à la corrosion | Résistant, aucune doublure requise | Résistant | Nécessite un revêtement et souvent une protection cathodique | Résistant |
Jointage | Fusion thermique ; résistance égale au corps du tuyau | Fusion thermique/électrofusion, entièrement scellée | Soudé ou bridé | Collé ou cloche et robinet |
Poids | Lumière | Lumière | Lourd – installation de levage requise | Léger à modéré |
Meilleur ajustement typique | Goulottes de puissance sans tranchée avec charge de câble élevée ou température ambiante élevée | Conduites d'eau, d'évacuation et de gaz ; rénovation urbaine sans tranchée | Pistes à haute pression et hors sol | Usines chimiques et milieux agressifs |
Comment lire ce tableau. Le PEHD reste le meilleur choix là où dominent une flexibilité maximale et une résistance aux chocs à très basse température : sa plage d'utilisation s'étend jusqu'à -20 °C et c'est le matériau établi pour le renouvellement de l'eau et du drainage sans tranchée. Le MPP gagne sa place spécifiquement sur les conduits électriques , où la combinaison d'une résistance thermique plus élevée, d'une rigidité plus élevée et d'une capacité de traction longue compte plus qu'une flexibilité extrême. L'acier gagne en charge mais perd en corrosion, en poids et en nombre de joints ; Le FRP gagne en corrosion mais coûte plus cher et pardonne moins la flexion lors de l'installation.
Avant d'approuver un conduit électrique MPP pour un projet sans tranchée, demandez :
· Données de test de rigidité annulaire (kN/m²) à l'épaisseur de paroi spécifiée — il ne s'agit pas d'une revendication générique du catalogue.
· Résistance à la traction et allongement à la rupture du lot de matériau.
· Longueur de traction maximale recommandée pour votre trajectoire spécifique et votre type de sol.
· Méthode de joint et efficacité du joint — confirmez que le joint par fusion atteint la résistance du corps du tuyau.
· Température de ramollissement Vicat si la charge du câble ou la température ambiante est élevée.
· Déclaration de corrosion et de résistance chimique pour la chimie de votre sol et de vos eaux souterraines.
· Projets de référence avec des longueurs de traction, des profondeurs d'enfouissement ou des conditions de sol comparables.
· Aéroports et centres de transport — franchissements de pistes et d'aires de trafic, distribution d'énergie dans les terminaux, échanges air-rail.
· Réseaux électriques urbains – banques de conduits sous les routes et les places où l'excavation à ciel ouvert est interdite.
· Corridors métropolitains et ferroviaires – goulottes de câbles sous les voies opérationnelles.
· Ports et parcs industriels — sols côtiers avec eaux souterraines salées.
· Traversées de rivières et d'autoroutes – longs tirages à un seul passage où les puits intermédiaires sont impossibles.

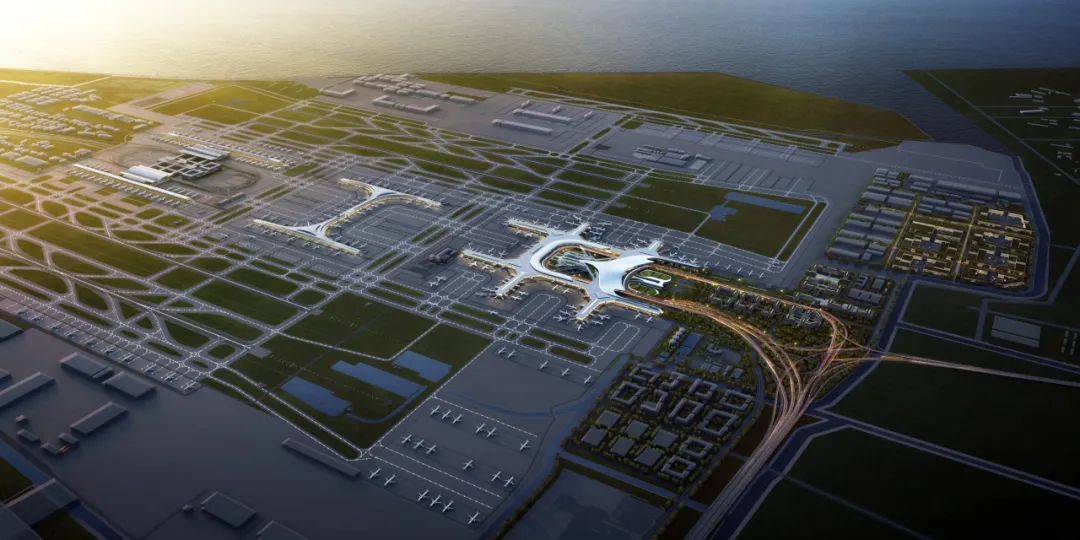

Vue aérienne du terminal T3 de l'aéroport international de Pudong

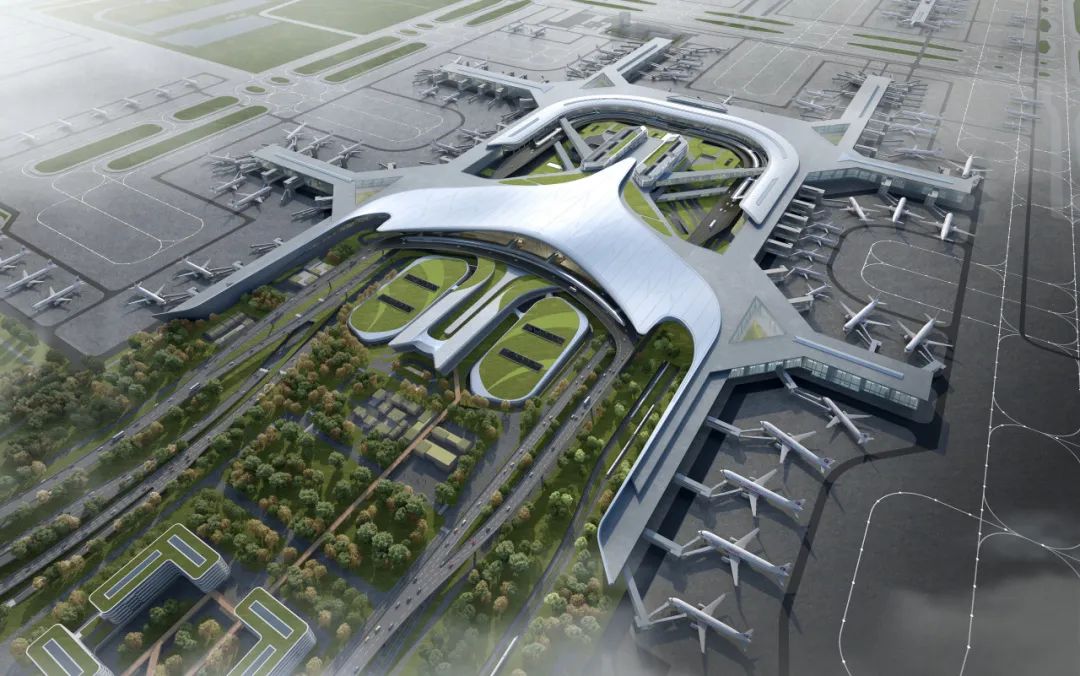

Vue aérienne du terminal de l'aéroport avec des avions aux portes
Le conduit électrique ERA MPP a été appliqué au réseau de conduits électriques souterrains du terminal T3 de l'aéroport international de Pudong, qui fait partie du pôle est de Shanghai. Le site combinait des strates d'argile et de gravier interstratifiées, des eaux souterraines confinées, des fenêtres de construction sans escale et un environnement côtier salin - une combinaison qui a fait de l'installation sans tranchée la seule voie réaliste et a fait de la rigidité des conduits, de la résistance à la traction et de l'étanchéité des joints les points de spécification décisifs.

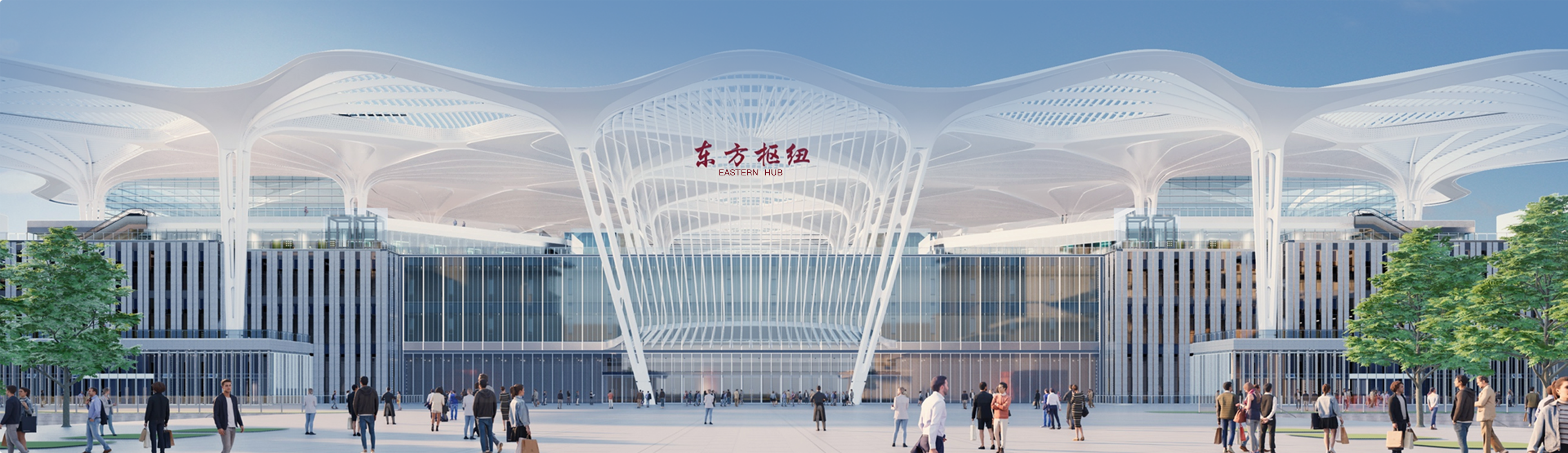

Façade du terminal Shanghai Eastern Hub au crépuscule
Lisez l'histoire complète du projet : [Méga Projet | Les conduits électriques ERA MPP construisent la « bouée de sauvetage électrique » du pôle est de Shanghai](https://www.erapipefittings.com/megaproject-era-mpp-power-conduits-shanghai-eastern-hub.html)
A quoi sert un conduit d'alimentation MPP ? Il s'agit d'un conduit pour câbles électriques souterrains – le chemin de protection qui transporte les câbles haute et basse tension sous les aéroports, les routes, les places et les sites industriels. Il protège les câbles de la chimie du sol, de la pénétration de l'eau et des charges mécaniques, et permet de tirer et de remplacer les câbles sans nouvelle excavation.
Combien de temps un conduit MPP peut-il être installé en un seul passage sans tranchée ? Le conduit d'alimentation ERA MPP est conçu pour des longueurs de traction de 1 000 m et plus. Le maximum pratique sur un projet donné dépend également de la courbure de la trajectoire, du type de sol, de la capacité du treuil et du nombre de joints du cordage.
Quelle est la différence entre le MPP et le PEHD pour les gaines électriques souterraines ? Le MPP est un polypropylène modifié avec une résistance thermique plus élevée (Vicat supérieure à 93 °C) et une rigidité annulaire plus élevée que le PEHD, qui convient aux gaines électriques enterrées supportant de lourdes charges de câbles. Le PEHD est plus flexible et fonctionne mieux à très basse température, c'est pourquoi il domine le renouvellement de l'eau et du drainage sans tranchée. Pour les applications électriques dans des conditions chaudes ou de charge élevée, le MPP est normalement la meilleure solution.
Le conduit d'alimentation MPP peut-il être utilisé dans des sols côtiers ou à haute salinité ? Oui. Le conduit est fabriqué à partir de polypropylène inerte et résiste aux attaques des acides et des alcalis du sol. Il fonctionne donc dans les eaux souterraines salines et les environnements côtiers où l'acier revêtu aurait besoin d'une protection supplémentaire.
Quelle tension le conduit d’alimentation MPP peut-il supporter ? Le conduit d'alimentation MPP d'ERA est conçu pour résister à des tensions supérieures à 100 kV, ce qui couvre la distribution haute tension typique des principaux centres de transport et des rangées de conduits de services publics.
Comment les conduits électriques MPP sont-ils joints et les joints sont-ils étanches ? Ils sont assemblés par soudage par fusion thermique. Le joint résultant atteint une résistance comparable à celle du corps du tuyau, de sorte que le conduit se comporte comme un élément scellé continu plutôt que comme une chaîne de sections reliées – condition essentielle pour survivre à une longue traction et pour empêcher l'eau d'entrer en service.
Combien de temps dure un conduit d'alimentation MPP ? Dans des conditions normales de service enterré, le conduit est conçu pour une durée de vie nominale allant jusqu'à 70 ans, avec un alésage lisse qui résiste à l'entartrage afin que le tirage des câbles et les mises à niveau futures restent simples.
Ai-je quand même besoin d'un conduit MPP si le sol est stable et qu'une coupe à ciel ouvert est possible ? Pas nécessairement. Une tranchée à ciel ouvert avec un conduit à moindre coût est souvent la bonne réponse sur des terrains vierges. Les avantages du MPP — rigidité, résistance à la traction et joints par fusion — sont ce que vous payez lorsque la méthode d'installation se fait sans tranchée ou lorsque la charge du câble et l'environnement thermique sont exigeants.
L'installation sans tranchée est désormais une pratique courante pour les conduits électriques des aéroports, des métros et des réseaux urbains denses, et déplace le risque technique de l'excavation vers la canalisation. Un conduit spécifié pour les travaux sans tranchée doit être résistant à la tension, suffisamment rigide pour un enfouissement profond, suffisamment lisse pour pouvoir être tiré facilement et assemblé de manière à ce que le joint ne soit pas le point faible.
C'est pour cette spécification que le conduit électrique MPP d'ERA a été construit, et c'est pourquoi il a été sélectionné pour le réseau électrique souterrain du pôle est de Shanghai.
